短行程运动的节拍计算与整定时间分析

发布于:2026-10-19 12:00:00

更新于:

直线模组 · 运动与节拍

一次动作的价值,在于何时可以开始下一步

滑台向前移动 50 mm,停下,再返回。动作看起来很简单,周期里却有加减速、稳定、检测和等待。把这些时间摊开,设计与调试就有了共同的语言,也更容易找到值得优化的一段。

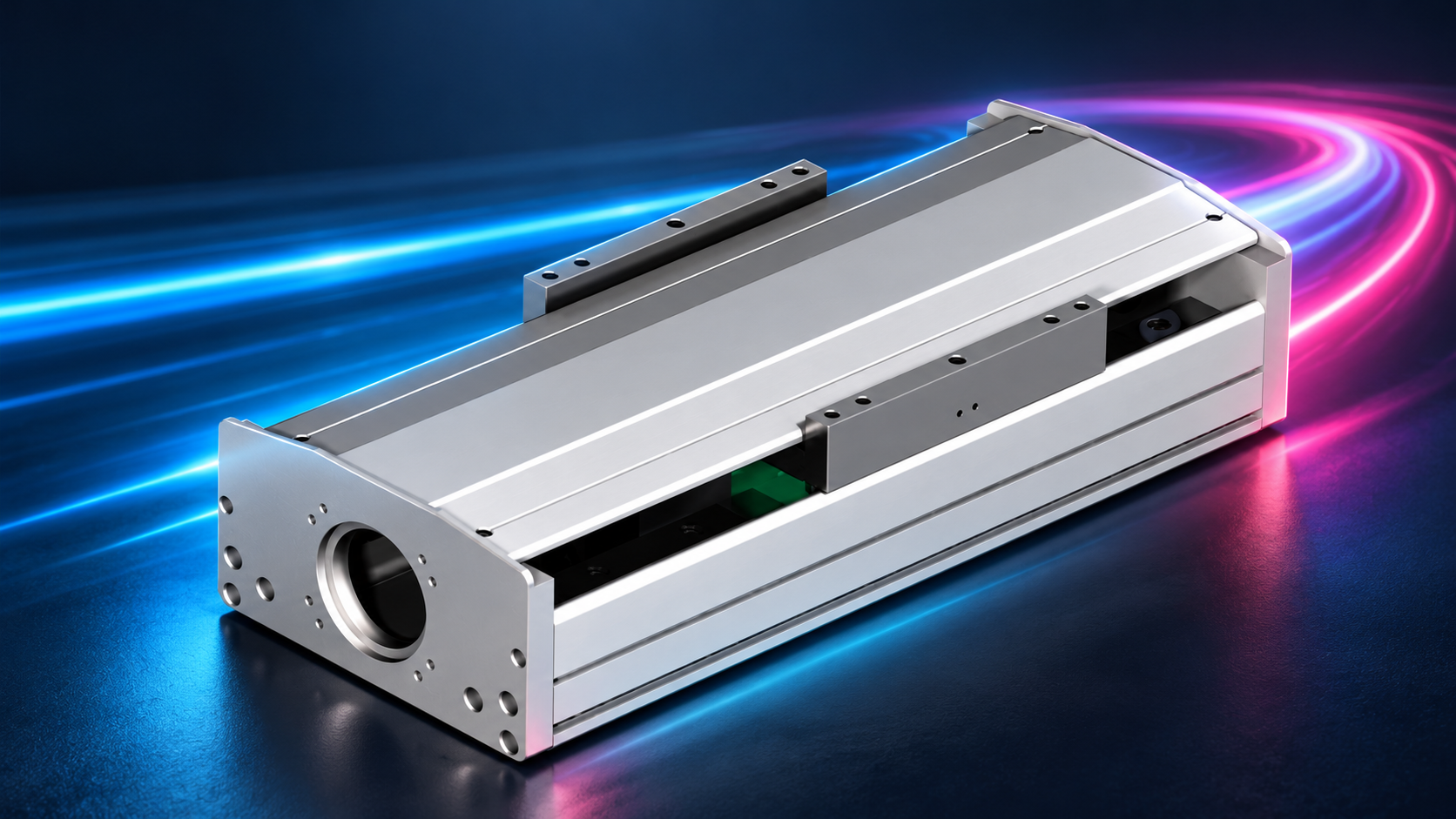

基于华准 TKA 真实产品结构的短行程运动主题配图
以华准 TKA 原始产品图为参考制作的场景配图。背景光轨表达运动主题,不对应轨迹、行程或性能参数。

01 / 完整周期

先定义一件产品怎样走完一个循环

设想一个检测工位:滑台前进,工件稳定,拍照,再返回等待下一件。滑台停止指令输出的时刻,并不一定是相机可以曝光的时刻。只有把动作顺序写出来,才能知道“快一点”应该改在哪里。

T周期 = Σt运动 + Σt整定 + Σt工艺 + Σt等待

适用于各阶段按顺序执行、没有重叠的循环;时间单位为 s。
时间项本文的定义现场记录方法
运动指令轨迹从开始到规划运动结束,包括加速、匀速和减速记录控制器的轨迹开始/结束时间;与位置反馈采用统一时间基准。
整定规划运动结束后,达到并持续满足工艺允许误差所需的附加时间记录测点、误差带和持续判定时间,不能只写“已到位”。
工艺夹紧、曝光、点胶或检测等工艺动作占用的时间确认动作是否必须等位置稳定,以及动作完成信号的含义。
等待握手、进料、互锁及其他非重叠等待从设备时序记录中识别,避免与整定或工艺重复计时。

多轴并行或工艺重叠时,应沿实际时序的关键路径计算周期,不能把所有轴的时间简单相加。还要说明一个周期产出几件,以及上下游是否限制节拍。

02 / 运动时间

短行程里,最高速度可能还没有用上

下面先用便于复核的理想运动模型:起点和终点速度为零,加速与减速的大小均为 a,速度上限为 v,单程距离为 s。暂不计加加速度限制、控制误差和弹性振动。

s临界 = v² / a

加速到 v 再减速到零所需要的总距离。s 用 m,v 用 m/s,a 用 m/s²。
条件速度曲线单程运动时间
s ≤ v²/a三角形;峰值速度 v峰 = √(as)t运动 = 2√(s/a)
s > v²/a梯形;含持续时间为 s/v − v/a 的匀速段t运动 = s/v + v/a

在分界点,两种表达式给出相同结果。三角形的面积和梯形的面积都等于行程 s,因此速度—时间图也是一次直观的计算检查。

50 mm 行程的四组设置

取 s = 50 mm = 0.05 m,比较下表。参数均为教学假设,需要另行校核具体模组、电机、驱动器与负载是否允许。

设置v / m/sa / m/s²峰值 / m/s单程 / s
A:速度上限较低0.2020.2000.350
B:提高速度上限1.0020.3160.316
C:再次提高速度上限2.0020.3160.316
D:提高加速度1.0040.4470.224
50 mm 行程:设置A为0.350 s梯形曲线,B与C重合为0.316 s三角形曲线,D为0.224 s三角形曲线。
图 1|理想速度—时间曲线,曲线下面积均为 0.05 m。B、C 完全重合;增加速度上限不改变这两组短行程的实际峰值速度。

B 的临界距离为 1²/2 = 0.5 m,明显大于 0.05 m,因此还没到 1 m/s 就已经开始减速。把速度上限再调到 2 m/s,单程仍约为 0.316 s。D 缩短了规划运动时间,但整机是否更快,还要继续看整定。

采用 S 曲线、不同加减速度或非零起止速度时,应使用对应轨迹计算。S 曲线限制加加速度,可能改变运动时间和振动响应;比较时应使用相同的载荷、工艺误差要求和完整周期。

03 / 整定判据

“到位置”之后,还要满足工艺条件

相机、点胶针头或测头关心的是工作点是否足够稳定。伺服电机编码器显示的位置已经接近目标,悬伸夹具仍可能存在弹性振动;测点选在电机端还是工作点,会影响评价结果。

|x测量(t) − x目标| ≤ ε

定义误差带 ±ε,并指定需要连续保持的时间及测量位置。

例如,验收条件可以约定为“目标位置 ±10 μm 内连续保持 20 ms,之后进入曝光”。±10 μm 和 20 ms 只是判据示例,不是通用要求。本文将规划运动结束到这一判据满足之间的附加时间计入整定,包括尚未完成的持续判定时间;进入工艺后仍应满足对应稳定性要求。

一起记录为什么需要
测量点与传感器电机位置反馈不能自动代表夹具末端或工件的位移。
误差带与持续时间“瞬间经过目标点”与“持续满足工艺要求”有不同含义。
负载、位置与方向不同工件、悬伸、行程位置和运动方向可能给出不同结果。
冷机与热机状态温度和长时间运行状态会影响可比性。
重复次数和统计口径记录多次循环的分布与较慢样本,避免只采用最好的一次。

调整加速度、加加速度或控制参数时,每次都复测运动时间与整定时间。机械连接、基座、负载重心和夹具刚性也应一并检查;偏载计算可参考直线模组三向力矩分析。

04 / 周期算例

把省下的运动时间放回完整周期

继续使用 50 mm 往返动作,两段均从静止出发并停止。下面三种情形的整定时间、工艺时间与等待时间是人为设定的比较输入,不是产品测试数据,也不是提高加速度必然导致的结果。工艺与等待合计均为 0.40 s。

阶段 / s基准:a=2加速后整定较长:a=4运动与整定一起改善:a=4
两段运动合计0.6320.4470.447
去程整定0.0800.2200.060
回程整定0.0400.1200.040
工艺0.3000.3000.300
等待0.1000.1000.100
完整周期1.1521.1870.947
三种假设循环总时间为1.152、1.187和0.947 s;第二种虽然运动时间缩短,但增加的整定时间使完整周期延长。
图 2|顺序执行的周期分解。运动时间按公式计算,整定、工艺与等待时间为独立假设;总时间使用未四舍五入的数值计算。

第二种情形节省了约 0.185 s 的运动时间,却多用了 0.220 s 整定,完整周期反而增加约 0.035 s。第三种情形同时改善运动与整定,周期相对基准缩短约 17.8%。这个比较提示我们:优化对象应是工艺可用的完整循环。

理想小时产出 = 3,600 × 每周期产出件数 / T周期

适用于连续循环的理论换算;实际产出还受停机、换型、良率与上下游约束影响。

若每周期完成一件,基准约为 3,124 件/小时,第三种情形约为 3,801 件/小时。这是算例的理论值,不能直接作为设备产能承诺。

05 / 现场测量

用一张时序表连接设计与调试

  1. 先写清任务列出去程、回程、夹紧、检测和握手信号;标出能够并行的动作与必须等待的条件。
  2. 再记录可比数据固定负载、测点、误差带和工况,记录轨迹结束、稳定判定、工艺开始与完成时刻。
  3. 每次只明确改变项调整运动曲线或机械条件后,重新核对载荷、电机与驱动限制,并比较完整周期和过程质量。
记录项填写内容
运动需求单程距离、方向、速度上限、加减速度、加加速度与停留。
机械条件实际型号、安装方向、随动质量、重心、夹具和基座。
时间与精度统一时钟下的动作时间;测点、误差带、持续判定时间及工艺要求。
结果与边界重复测试结果、较慢工况、温升与异常;参数版本和验收条件。

询价时同时提供这张表和装配图,技术人员才能判断目标节拍与实际结构是否匹配。传动形式可结合丝杠与同步带模组选择,电机条件可结合伺服惯量匹配。

06 / 常见问题

短行程节拍问答

为何提高最高速度,短行程时间没有继续缩短?

在三角形速度曲线下,距离与加速度决定实际峰值速度。若原速度上限已高于该峰值,继续提高上限不会改变这段理想运动时间。

加速度提高一倍,运动时间会减半吗?

在本文三角形曲线条件下,t=2√(s/a)。加速度提高一倍,运动时间变为原来的1/√2,约70.7%;完整周期还包含整定、工艺和等待。

驱动器给出“到位”,可以立即开始检测吗?

要核对到位信号采用的测点、误差窗口和时间判据是否满足工艺。必要时用工作点测量验证,不能仅凭信号名称判断。

能用目录最高速度推算设备小时产出吗?

需要完整动作时序、实际运动曲线、整定和工艺时间。目录最高速度只是约束之一,小时产出还取决于每周期件数和整线运行条件。
