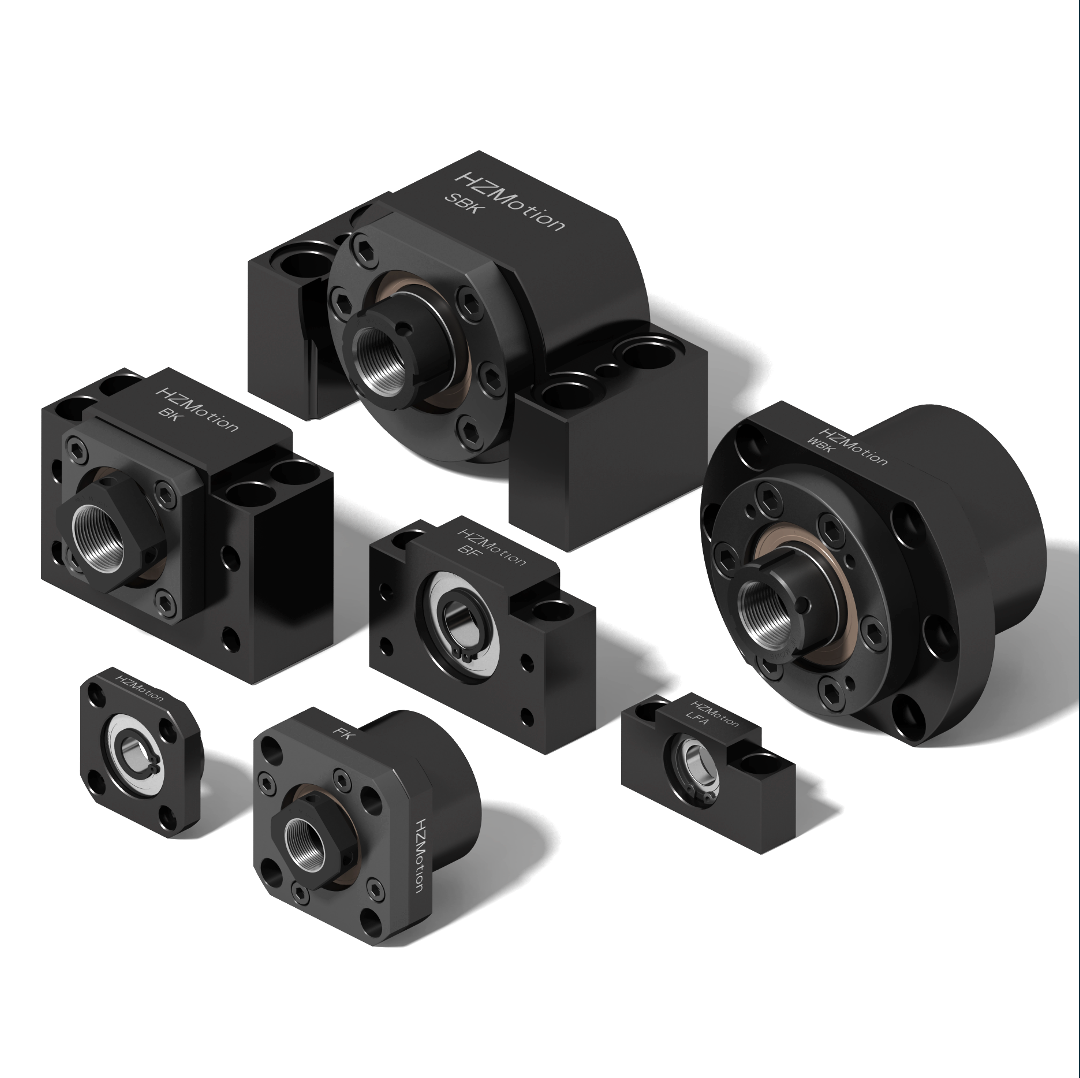

滚珠丝杆轴承座型号家族
字母不是性能排名，而是安装接口与配套关系
BK/BF、EK/EF、FK/FF、AK/AF 以及 LK/LF 并不是从低到高的等级。它们首先定义固定端与支撑端的外形、安装方向、中心高、螺栓位置和轴端接口。
01 / 先分清功能
固定端负责轴向定位，支撑端不能当成“便宜的固定端”
固定端：轴向与径向基准
一般型固定端通常使用成对角接触轴承，并由厂家调整预紧、填充润滑脂。它承担丝杆的轴向定位与径向支撑，也是安装找正和锁紧的重要基准。
支撑端：以径向支撑为主
一般支撑端通常使用深沟球轴承和卡簧。它与固定端配套，但并不提供相同的预紧和轴向定位功能。热伸长如何释放还取决于轴承配合、座体和整机支撑方案，不能只凭“支撑端”三个字作安全假设。
如需先比较固定—支撑、固定—固定和重载固定端，请先看 《固定端、支撑端和重载固定端怎么选》。本文继续解决“同为一般型，家族字母怎么选”。
02 / 家族对比
先按安装面和空间筛家族，再谈轴承配置
| 固定端家族 | 常用支撑端 | 安装接口方向 | 当前 HZM 覆盖范围 | 典型空间判断 |
|---|---|---|---|---|
| EK | EF | 安装法兰面与丝杆轴线平行 | 安装轴径 5–25 mm；丝杆直径 6–32 mm | 肩部较低，适合中小规格与紧凑布置 |
| BK | BF | 可平行或垂直安装 | 安装轴径 10–50 mm；丝杆直径 10–63 mm | 四孔方形座，安装肩较窄，通用性强 |
| FK / FKA | FF | 安装法兰面与丝杆轴线垂直 | 安装轴径 6–30 mm；丝杆直径 6–40 mm | 圆形法兰定位，适合端面或孔座安装 |
| AK | AF | 安装法兰面与丝杆轴线平行 | 安装轴径 10–25 mm；丝杆直径 8–32 mm | 横向底座，安装孔带沉孔，适合平面固定 |
| LK | LF / LFA | 安装法兰面与丝杆轴线平行 | 安装轴径 6–25 mm；丝杆直径 8–32 mm | 以丝杆中心线为基准时，下方占用空间通常小于 AK |
范围说明：表中为当前网站产品家族的筛选范围，不是任意型号都覆盖整个区间。最新型号图纸、轴端加工图和确认单优先于家族级概览。
03 / 安装几何
“装得下”至少包含方向、中心高、肩部和扳手空间
确认螺栓从哪个方向进入、基准面与丝杆轴线平行还是垂直，以及装配时能否使用扳手和量具。
固定端、支撑端、螺母座和导轨基准必须落在同一设计坐标中。中心高不一致不能靠强行锁紧解决。
比较座体宽度、凸台、锁紧螺母、联轴器和马达座所占空间；LK、AK、EK 的差异在紧凑设备中尤其明显。
THK 的安装说明也把方形座的垫片调整、圆形座的外径定位、轴端跳动与轴向间隙检查分开处理。家族外形不仅影响“能否拧上螺栓”，还决定找正方法和复装重复性。
04 / 轴端与型号数字
BK15 的“15”通常指轴承/轴端接口名义尺寸，不自动等于丝杆公称直径
同一公称直径的滚珠丝杆，可以加工成不同的固定端轴颈、支撑端轴颈、螺纹和肩位。反过来，同一个轴承座数字也可能服务于不止一种丝杆公称直径。因此，型号数字只适合初筛，不能替代轴端图。
一个容易踩坑的真实例子：在当前 HZMotion 标准图纸中，BK10 固定端的轴承位为 10 mm，而与之常用配套的 BF10 支撑端轴颈为 8 mm；AK10/AF10、EK10/EF10、FK10/FF10 也存在同样的 10 mm 与 8 mm 差异。“同为 10 号”表示标准配套家族，不表示两端轴颈直径相同。
| 固定端必须核对 | 支撑端必须核对 | 座体与整机必须核对 |
|---|---|---|
| 轴承位直径与公差 | 支撑轴颈直径与公差 | 中心高与基准面 |
| 肩位、有效长度和圆角 | 卡簧槽位置和宽度 | 孔距、沉孔、法兰外径 |
| 锁紧螺纹、旋向和长度 | 轴端长度与装配余量 | 锁紧螺母、联轴器和维护空间 |
| 密封唇与配合面 | 轴承在座体中的轴向状态 | 固定端/支撑端与螺母座同轴度 |
跨品牌互换：“BK15”或“FK20”外形相似，不代表轴承品牌、预紧、中心高公差、附件和轴端尺寸完全相同。替换前必须逐尺寸叠图核对。
05 / 五步选型
从支撑方案走到完整零件号
- 确定支撑方案固定—支撑、固定—固定还是悬臂；先完成载荷、临界转速、热伸长和刚性判断。
- 选择安装家族按安装面方向、中心高、可用空间、孔位和装配方式筛 BK、EK、FK、AK 或 LK。
- 配对固定端与支撑端BK/BF、EK/EF、FK/FF、AK/AF、LK/LF(LFA) 是常见配套关系，但两端轴径仍需分别核图。
- 核对轴端与座体图逐项确认轴颈、肩位、螺纹、卡簧槽、有效长度、基准面和紧固空间。
- 选择内部配置并验算再根据轴向载荷、转速、寿命、温升和目标精度选择一般、TAC、经济型及对应轴承等级/预紧。
06 / 常见误区
家族选对了，系统仍可能因为细节装错
公称丝杆直径不等于固定端轴颈，必须看轴端加工图。
深沟球轴承支撑端不提供相同的轴向定位和预紧功能。
会把装配误差转化成附加载荷、温升、噪声和寿命损失。
锁紧螺母、卡簧、联轴器和量具都需要装配空间。
内部轴承、预紧、座体公差和附件可能不同。
07 / 快速问答
型号家族常见问题
BK/BF 和 EK/EF 的核心差别是什么？
首先是座体外形、安装界面、覆盖尺寸和空间。BK 为四孔方形通用家族，EK 肩部较低、偏中小规格；性能仍需按具体内部配置核对。
什么时候优先考虑 FK/FF？
当设备希望以圆形法兰和端面/孔座定位，且安装法兰面与丝杆轴线垂直时，FK/FF 通常更自然。
AK 和 LK 看起来很像，怎么选？
两者都属于平行安装的横向底座家族。以丝杆中心线为基准时，LK 下方占用空间通常更小；还要比较孔位、肩高和具体轴端尺寸。
固定端和支撑端的数字必须相同吗？
不能只从数字判断。家族有常见配对，但固定端与支撑端的轴颈尺寸应分别对照各自图纸。
支撑端一定能自由补偿热伸长吗？
不能仅凭名称下结论。支撑端一般以径向支撑为主，但轴向释放能力取决于轴承、卡簧、配合和座体设计；整机必须按实际结构确认。
