发布于：2026-08-28 09:30:00
精度代码与轴承座配置
同一个 C5 出现在两本样本里，可能根本不是同一个指标
丝杆 C 等级、轴承 P 等级、轴承座商品后缀、预紧和 DF/DB 排列评价的是不同对象。把它们都叫成“精度等级”，很容易选错轴承、预紧或座体配置。
01 / 先分开对象
五个术语不能放进一条“精度从低到高”的阶梯
| 术语 | 控制对象 | 主要影响 | 不能单独说明 |
|---|---|---|---|
| 丝杆 C3/C5/C7 | 滚珠丝杆行程内导程误差 | 定位精度与补偿边界 | 轴承等级、预紧或总背隙 |
| 轴承 P4/P5/P0 | 轴承尺寸及旋转精度 | 回转精度与装配一致性 | 座体基准精度或丝杆导程 |
| 轻/中/重预紧 | 配对轴承内部初始轴向负荷 | 轴向刚度、摩擦、温升与启动力矩 | 丝杆导程精度 |
| DF、DB、多列组合 | 接触线方向与轴承列数 | 刚度、载荷分配与安装容错 | 精度等级 |
| 轴承座等级/后缀 | 供应商定义的总成配置包 | 选型、价格与使用边界 | 跨品牌通用换算关系 |
核心判断：后缀相同，不代表内部配置相同；后缀不同，也不一定改变外形安装尺寸。先确认“这个代码在评价谁”。
02 / 丝杆 C 等级
C3、C5、C7 首先描述导程，不是“背隙大小”
滚珠丝杆厂家会依据采用的 JIS、ISO、DIN 或企业样本，用代表行程误差、规定长度内的行程变动等指标定义 C 等级。不同等级反映行程内实际位移与理论位移的偏差边界。
定位误差预算、补偿策略、量测方法以及是否需要更高导程精度。
丝杆螺母预紧、轴承座刚度、联轴器误差、安装同轴度和整机背隙。
先确认采用的标准、有效行程、评价长度、量测温度和误差定义。
因此，“C3 丝杆必须配某个写着 C3 的轴承座”不是通用行业规则。需要按轴承座厂家的配置表和整机载荷、速度、温升、精度目标共同判断。
03 / 轴承 P 等级
P4、P5、P0 评价轴承，不能直接翻译成 C4、C5、C0
在同一轴承标准体系中，P4 通常比 P5 更严格，P0 为普通级；它们关注轴承的尺寸精度和旋转精度。座体基准高度、内孔配合、轴端跳动、锁紧和装配同轴度仍属于总成与整机问题。
为什么会看起来“一一对应”
某些供应商会用 C4、C5 等后缀命名一套包含 P4、P5 轴承的产品配置。例如华准当前 C4 配置内置 P4 角接触轴承。
为什么不能写成换算公式
这是供应商的商品定义，不是行业通用公式。HIWIN、嵩阳和 HZMotion 对 C 后缀打包的轴承、预紧、座体公差和产地并不完全相同。
正确写法是“某品牌某配置内置 P4 轴承”，而不是“C4 就等于 P4”。
04 / 预紧与排列
更重的预紧会提高刚度，也会带来摩擦、温升和启动力矩
预紧是配对轴承内部预先施加的轴向负荷/间隙状态。适当预紧可减少内部游隙、提高轴向刚度；过大的预紧会增加摩擦和发热，影响启动力矩与寿命。它不是越大越好，更不能用锁紧螺母在现场“凭手感加码”。
| 概念 | 说明 | 工程关注点 |
|---|---|---|
| DF 面对面 | 两列轴承接触线向内相交 | 排列代码，不等于零背隙或某个精度等级 |
| DB 背对背 | 接触线向外展开 | 通常具有不同的力矩刚性和安装敏感性，按厂家数据选 |
| DFD / DFF 等 | 多列或多组组合 | 面向更高载荷/刚性需求，不能只按字母猜承载 |
| 轻/中/重预紧 | 不同内部初始负荷 | 同时核对转速、温升、寿命、启动力矩与工作制 |
华准固定端总成出厂已调整预紧并填充润滑脂，不建议自行拆解。锁紧螺母用于可靠定位和夹紧，不应被当成随意改变内部预紧的调节器。

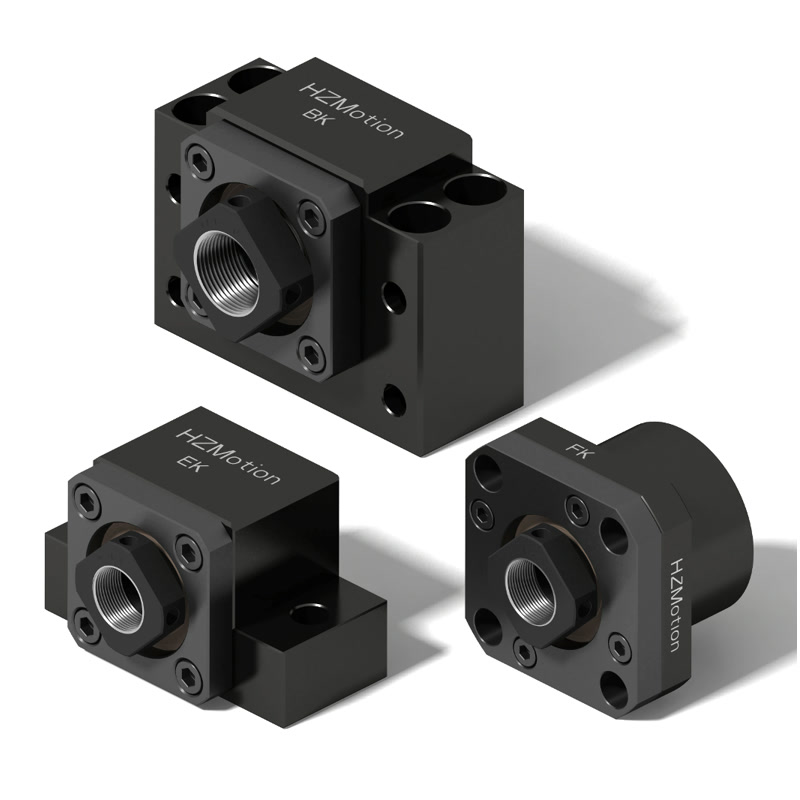

05 / HZMotion 当前配置
同一个座体家族，可通过后缀选择不同内部方案
| 当前网页等级 | 内置轴承 | 轴承等级 | 预紧 | 产地 | 常见排列 | 建议匹配丝杆等级 |
|---|---|---|---|---|---|---|
| [空] | 角接触轴承 | P0 | 轻 | JP | DF | C3–C7 |
| C5 | 角接触轴承 | P5 | 轻 | CN | DF | C3–C7 |
| C4 | 角接触轴承 | P4 | 中 | CN | DF | C1–C3 |
| TAC5 | 60°推力角接触轴承 | P5 | 重 | CN | 通常 DF | C3–C7 |
| TAC4 | 60°推力角接触轴承 | P4 | 重 | CN | 通常 DF | C1–C3 |
| E | 深沟球轴承 | 当前表未标 | 轻载经济型 | JP | 按型号确认 | C7–C10 |
两个边界：“建议匹配丝杆等级”是选型建议，不表示轴承座本身拥有丝杆导程精度；当前网页配置表与部分库存零件号中可能同时出现“空后缀”和“C3”进口一般型标识，询价/下单请确认完整零件号、内置轴承明细和确认单。
AK 与 LK 当前没有 TAC 选项。重载 WBK、SBK、FBSA、MBK 还可能提供 DF、DB、DFD、DFF、QBC、QFC 等专用组合，应回到重载系列表单独选型。
06 / 正确核对顺序
先确定丝杆精度，再把轴承座配置放进载荷与温升条件
- 确定丝杆导程精度从定位误差预算、补偿方式、有效行程和量测条件选择 C 等级。
- 确定轴承座结构家族用轴端图、安装面、中心高和空间筛 BK、EK、FK、AK、LK 等。
- 选择轴承类型按峰值/平均轴向载荷、转速、冲击、工作制、温升和寿命选择角接触、TAC、重载或经济型。
- 选择 P 等级与预紧在刚度、旋转精度、启动力矩、温升和寿命之间取得平衡。
- 选择轴承排列按载荷方向、力矩、空间和安装敏感性选 DF、DB 或多列组合。
- 核对完整零件号确认座体基准、轴承位公差、固定/支撑端配套、表面处理和随附附件。
07 / 三个工程例子
更高等级不能修复错误的系统基础
不能看到 C7 就自动选任意“C7 座”。应在一般型与经济型之间按载荷、转速、温升和寿命确认。
P4/C4 配置可能有帮助，但更高轴承等级不能修复不合格的安装基准、轴端跳动或丝杆导程误差。
优先核对接触角、允许轴向载荷、预紧、寿命和多列排列；把一般型 C5 改成 C4 不是完整的重载评审。
询价建议提供：丝杆品牌与型号、C 等级、直径和轴端图、固定/支撑方式、峰值与平均轴向载荷、最高转速、工作制/温升、目标精度和预期寿命。
08 / 快速问答
精度代码常见问题
C3 丝杆必须配 C3 轴承座吗？
没有跨品牌通用的后缀强制配对规则。应按轴承座厂家的配置表和整机精度、载荷、速度、温升与寿命选择。
P4 轴承就等于 C4 轴承座吗？
不是。华准当前 C4 配置使用 P4 轴承，但这是产品定义，不是行业换算式。
预紧越重越好吗？
不是。重预紧可提高刚度，也会增加摩擦、发热和启动力矩，并可能影响寿命。
DF 排列能保证系统没有背隙吗？
不能。DF 只描述轴承排列；整机还包含丝杆螺母、联轴器、座体、锁紧和安装界面。
支撑端也按同样的预紧等级买吗？
通常不能照搬。一般支撑端多用深沟球轴承承担径向支撑，应按对应型号表和整机轴向状态确认。
不同品牌的 BK15-C5 能直接互换吗？
不能只凭后缀。需要核对外形尺寸、内置轴承、座体公差、预紧、轴端接口和附件。
