XY/XYZ 多轴平台怎么设计?阿贝误差、轴间垂直度与叠加刚性

发布于:2026-08-27 09:30:00

XY/XYZ 多轴平台设计

单轴参数合格,不等于工作点在整个空间内都准确

轴叠加后,上层轴、工装与工件会成为下层轴的移动负载;单轴的俯仰、偏摆和直线度误差还会通过工作点高度被放大。设计应从工作点和坐标系开始,再决定轴顺序、叠加高度、接口、量测与验收。

工作点 POI才是最终精度目标轴间垂直度属于整机几何关系叠加高度同时放大偏载与阿贝误差
HZMotion HZM 多轴数控工作台
真实 HZMotion 产品渲染。多轴整机精度必须在实际工作点、负载、温度和完整工作空间内验证。

01 / 工作点与坐标系

多轴精度必须落到相机焦点、刀尖、探针或夹具中心

同一平台,在滑台面测得的误差,与在上方相机焦点、刀尖、探针或夹具中心测得的误差可能不同。设计输入至少应包含机器坐标系、工作点 POI、完整行程体积、工件重心、外部工艺力、运动曲线、线缆状态、环境温度和验收方向。先固定这些定义,单轴精度、轴间垂直度和空间误差才有共同参照。

工作点与量测线

量测目标应尽量靠近真正完成工艺或检测的点,而不是只在滑台表面取方便位置。

负载与重心

上层轴、转接板、工装、工件和线缆全部计入下层轴的移动质量与力矩。

工作空间与状态

明确行程角点、运动方向、冷机/热机、代表性负载和速度,避免只测一个中心点。

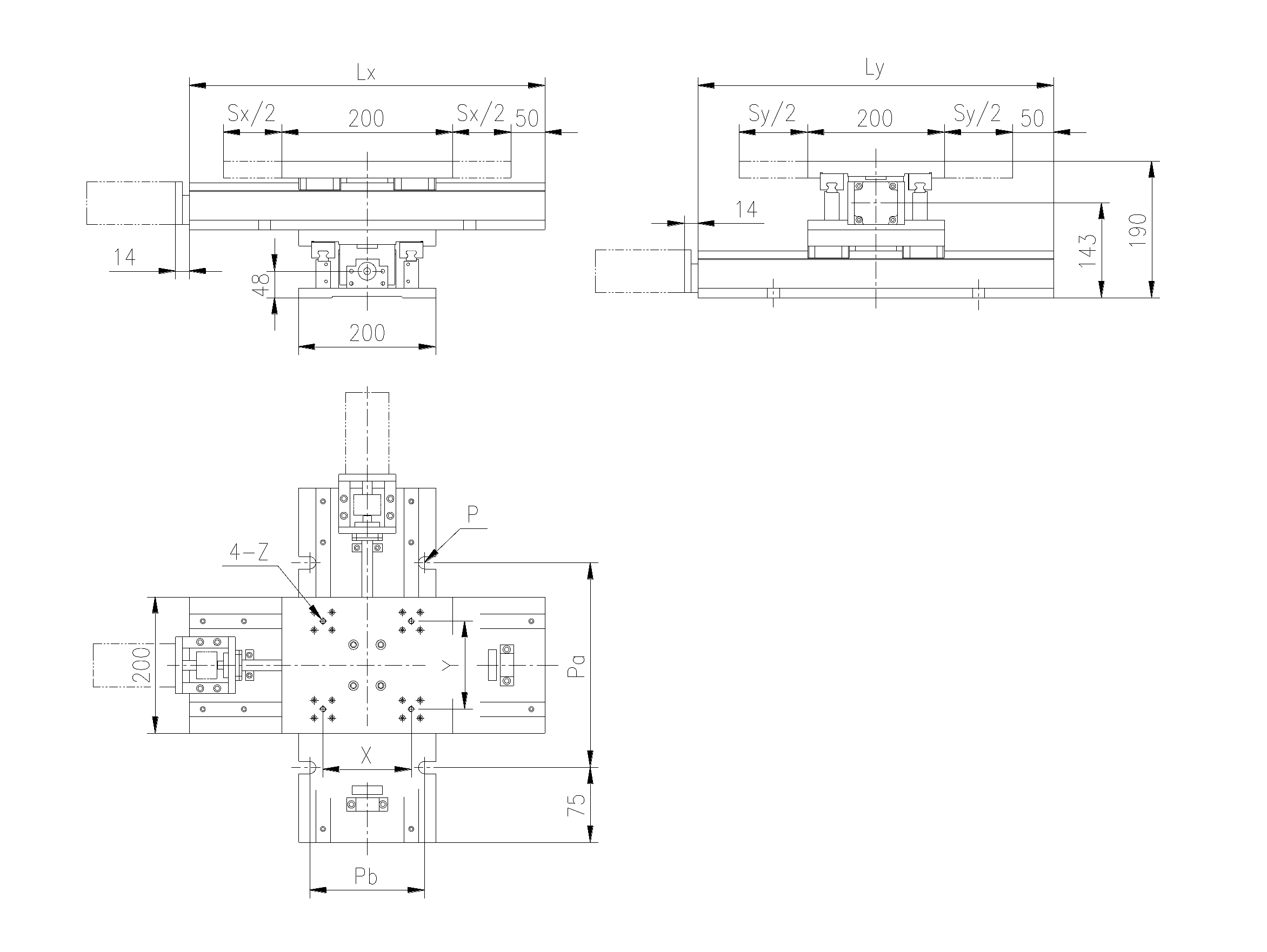

HZM200 X-Y 双轴数控工作台结构图
真实 HZM200 X-Y 双轴构型图。轴叠加后,接口、重心与测试点都会进入系统级精度。

02 / 阿贝误差

角度很小,乘上工作点高度后也会变成线性误差

当反馈线或名义运动线没有穿过实际工作点,运动台的俯仰或偏摆会让工作点产生额外位移。单平面小角度可写成:

eA = d · sinθ ≈ d · θθ 必须以弧度代入;d 是反馈线/名义运动线到工作点的垂直偏置
d
阿贝偏置,不是轴行程。
θ
与偏置方向对应的 pitch 或 yaw 小角度误差。
三维形式
小转角可概括为 Δr ≈ φ × r,正负号取决于坐标定义。
量级示例
d = 200 mm、θ = 50 µrad 时,eA 约为 10 µm;仅作量级说明,并非产品公差。

降低几何放大

降低工作点高度、缩短悬臂、把反馈线靠近工作点,并减少导向 pitch/yaw。只提高编码器分辨率不会自动消除阿贝误差。

在工作点量测

若工艺发生在上方焦点或刀尖,验收目标也应尽量放在该位置;滑台面数据只能说明局部参考。

03 / 轴间垂直度

X、Y 两轴各自走得准,XY 坐标仍可能是斜的

轴间垂直度描述两个实际运动方向相对理想 90° 的偏差,不属于任一单轴的重复定位指标。若角度偏差为 ε,沿一轴移动 L 时,横向几何偏差近似为:

e = L · sinε ≈ L · εε 为相对 90° 的小角度偏差并以弧度代入;工作空间越大,影响越明显
L
被评估的有效运动长度。
ε
两轴实际方向相对理想正交关系的偏差。
测试耦合
各轴直线度、pitch/yaw、参考线拟合和测试位置都会影响结果。
验收约定
固定位置、方向、符号、拟合方法和工作区,才可比较前后结果。

不要把“单轴重复定位合格”当成“XY 轨迹合格”:对角线、圆弧或轮廓任务还要受垂直度、动态跟随、反向和到位时间共同影响。

04 / 叠加刚性与轴顺序

下层轴搬的不只是工件,而是上面的全部

下层轴需要计入为什么重要常见遗漏
上层轴与转接板增加移动质量、惯量和加速推力只填工件质量
工装、工件与外力形成偏载、工艺力和倾覆力矩没有提供重心坐标
随动线缆与拖链全行程内产生变化的力和力矩只在中心位置检查
接口与螺栓连接接触刚性决定整机变形和固有频率把“转接板够厚”等同于刚性够
F ≈ meffa + Fprocess;M = r × F垂直轴还要计入重力;峰值方向与占空比按真实运动曲线
工作点位移
可用 δPOI ≈ F/kt + hM/kθ 作一阶理解。
固有频率
fn ≈ (1/2π)√(keff/meff) 只作单自由度量级说明。
真实结构
存在多方向耦合,应依厂家力矩/刚度数据、结构分析或实测。
轴顺序
通常把更长、更重、承载更高的轴放下层,把较短较轻的轴放上层;这不是绝对规则。

尽量降低工作点相对下层导向面的高度。Z 轴还要单独处理保持制动、断电下坠和检修防坠;配重或平衡缸可以减小不平衡力,但不替代安全设计。

05 / 误差预算与构型

先分清可重复的几何误差与随状态变化的机械误差

ePOI(q,T,F,t) = eposition + estraightness + esquareness + eAbbe + edeflection + ethermal + efollowing + emetrology这是分类框架,不是要求把所有标称值机械相加
保守边界
可用绝对值和;不要把系统性或相关误差未经论证按 RSS 降低。
可补偿项
稳定、可重复、可映射的几何误差。
先机械整改
松动、滞回、载荷变形、线缆拉力和失控温漂。
版本管理
补偿表必须关联负载、温度、机械版本和量测条件。

HZMotion 构型映射

CRU:紧凑有限行程,重点核对 C/C0 与 Ma/Mb/Mc;驱动、反馈和整机垂直度另算。
HZM 工作台:钢基座、单/双坐标和较大台面,适合重载或工艺平台;单轴重复定位不能直接当成装配后空间精度。
直线模组:适合模块化 XY/XYZ 与较长行程;横梁、转接板、重心和下层轴负载必须另算。

十二项设计核对

POI 与坐标系、完整工作空间、叠加质量、重心/力臂、C/C0 与力矩、反馈线偏置、XY/XZ/YZ 垂直度、接口与紧固、温度/线缆/防护、静态与动态指标、补偿可重复性,以及 Z 轴安全。

06 / 装配与验收

在真实负载和完整工作区测整机,而不是只测一张单轴表

  1. 分别记录单轴线性定位、双向重复定位、直线度/平面度、pitch、yaw 和 roll。
  2. 检查并装配基准清洁、毛刺、平面、定位方式、紧固顺序;每叠加一层就复测。
  3. 测轴间几何固定方法测 XY、XZ、YZ 垂直度和代表性工作区。
  4. 把目标放到 POI在实际焦点、刀尖、探针或夹具中心布置量测目标。
  5. 覆盖工况空载/代表性负载、冷机/热稳定、角点、不同方向及线缆状态。
  6. 验证真实轨迹加入对角线、轮廓或应用轨迹,同时记录速度、到位时间和稳态误差。
  7. 最后决定补偿先证明误差稳定可重复,再建立并版本化误差图。
把 X/Y 重复定位直接当 XY 绝对精度

垂直度、直线度和阿贝偏置尚未计入。

只在滑台面测量

实际工作点可能高出数百毫米,角度误差会被放大。

交叉滚子结构自动保证正交

轴间垂直度由装配接口、基准和测量共同决定。

上层轴换重后不重算

下层推力、力矩、惯量与固有频率都会改变。

用软件补偿机械不稳定

松动、滞回、线缆拉扯和温漂应先从机械与工况处理。

07 / 快速问答

XY/XYZ 设计常见问题

每个单轴重复定位都合格,XY 就一定合格吗?

不一定。垂直度、直线度、阿贝偏置、叠加变形、温度和动态跟随都可能在工作点形成额外误差。

软件能补偿阿贝误差和垂直度吗?

可以补偿稳定且可重复的几何映射,但不能可靠消除随负载、温度、线缆或松动变化的误差。

最精密的轴应该放最上面吗?

不能只按单轴精度排序。轴顺序要同时比较行程、移动质量、重心、力矩、接口和工作空间。

交叉滚子滑台天然适合 XYZ 吗?

它能提供紧凑高刚性导向,但驱动、安装方向、POI 偏置、接口、额定力矩和整机误差仍需验证。
