交叉滚子滑台、数控工作台还是直线模组？从行程、刚性、精度到集成度的选型指南

发布于：2026-08-27 09:00:00

三类直线运动平台怎么选

外形相似，不代表解决的是同一个问题

CRU 交叉滚子滑台侧重紧凑、有限行程和导向几何；HZM 数控工作台侧重刚性、承载、抗力矩与振动衰减；直线模组则把驱动、导向和接口集成为标准自动化轴。

先定交付边界导向台还是完整驱动轴再看工况行程、速度、重心和外力最后落型号精度、寿命、接口和环境一起核对

HZMotion CRU 交叉滚子直线滑台产品组合 — 真实 HZMotion 产品渲染。本文比较的是结构边界与适用任务，不把三类产品排列成简单的高低等级。

01 / 先分清产品本质

第一道题不是“谁更高级”，而是要不要完整驱动轴

CRU 交叉滚子滑台

精密有限行程导向机构。相邻滚子正交排列，在紧凑截面内提供多方向承载、较高刚性和平稳的小行程运动；标准结构仍需另行设计驱动、反馈、限位和控制。

HZM 数控工作台

以刚性基座、双直线导轨和精密滚珠丝杆为核心的定位平台。更适合较大台面、偏载、工艺外力以及对基座变形和振动较敏感的任务。

直线模组

把滚珠丝杆或同步带、导向、轴端支撑、马达接口和防护件做成标准运动轴，适合要求较长行程、较高节拍、标准接口和较快交付的自动化设备。

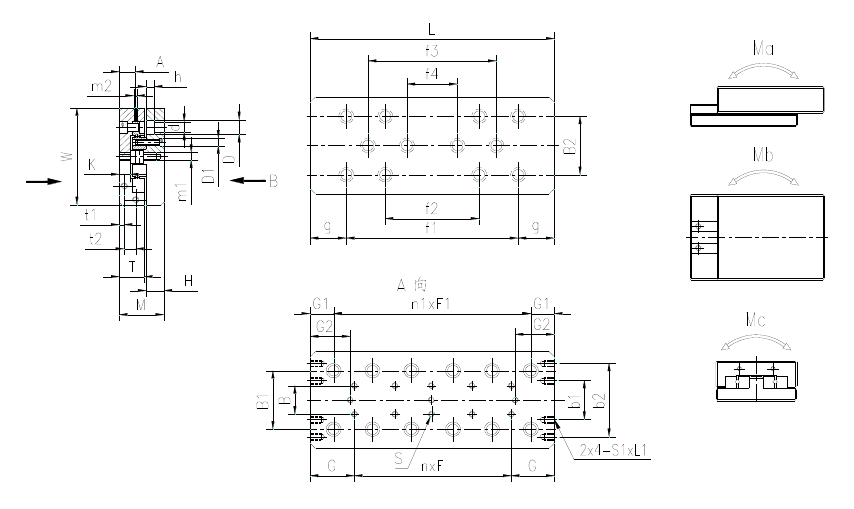

CRU 交叉滚子滑台结构图 — CRU 是有限行程精密导向机构；导向几何数据不能直接当作电动轴重复定位精度。

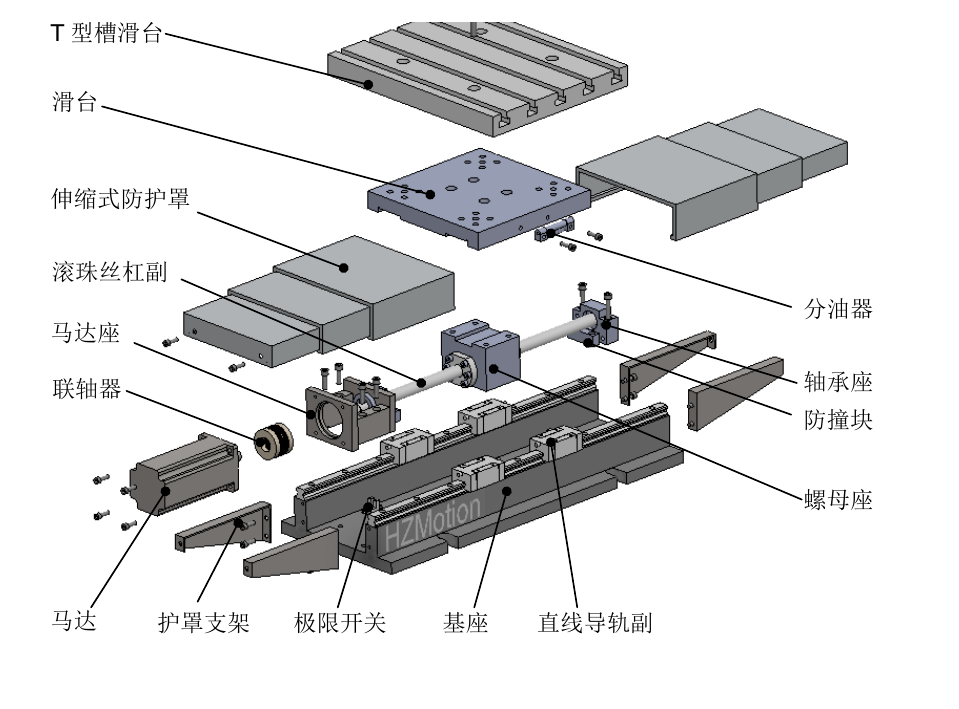

HZM 数控工作台结构图 — HZM 工作台把丝杆、双导轨、刚性基座、滑台和马达接口组成较完整的重载定位平台。

交付边界决定后续工作量：如果项目只需要一套紧凑导向台，CRU 可以保留更大的驱动设计自由度；如果希望直接接入伺服和控制系统，通常应先从工作台或直线模组筛选。

02 / 工程对比

把行程、刚性、速度和集成度放进同一张表

比较项	CRU 交叉滚子滑台	HZM 数控工作台	直线模组
产品角色	紧凑型有限行程精密导向台	重载滚珠丝杆定位平台	标准化一体式运动轴
标准驱动	标准结构不含完整驱动轴，通常另配	精密滚珠丝杆	滚珠丝杆、同步带或系列特定驱动
本地产品行程范围	CRU3/4/6 系列约 30–265 mm	标准产品约 100–1000 mm	部分系列上限约 2000–3700 mm
精度重点	导向几何、直线运动平稳性和安装面	定位、重复定位、行走平行度与结构稳定性	重复定位、速度、行程和系列结构
负载与力矩	紧凑截面、多方向承载，按 C/C0 与 Ma/Mb/Mc 核对	强调较大负载、偏载、工艺外力和阻尼	按导轨跨距、基座、重心及 Mx/My/Mz 核对
速度判断	由外部驱动决定，不能只看滑台	按丝杆、负载、行程和型号核算	丝杆型偏定位/推力；同步带型偏高速/长行程
集成工作量	较高：驱动、反馈、限位和接口需单独设计	中等：可配置马达、防护和控制系统	较低：标准接口和附件更完整
典型任务	测量、光学、精密调整、短行程检测	焊接、打孔、涂胶、检测、小型 CNC	搬运、装配、分拣、上下料、长行程自动化

系列上限不能拼成一个型号：最大行程、最高速度、最大负载和最高精度往往来自不同规格或配置。项目设计值必须回到具体型号、安装方向和完整运动曲线。

03 / 精度指标

导向几何、重复定位和绝对定位不能互相替代

CRU 的微米数据说明什么

HZMotion CRU 页面给出额定载荷、静力矩以及以 ΔC、ΔD 表示的几何精度。这些数据描述滑台导向和几何表现；外部丝杆、音圈或其他驱动、反馈元件和控制尚未计入，不能直接改写成整机重复定位。

工作台与模组还要看什么

除了双向重复定位，还应区分定位精度、行走平行度、直线度、反向误差、最小增量运动、到位时间和负载变化后的误差。加工和测量任务还受基座、温升、外力与振动影响。

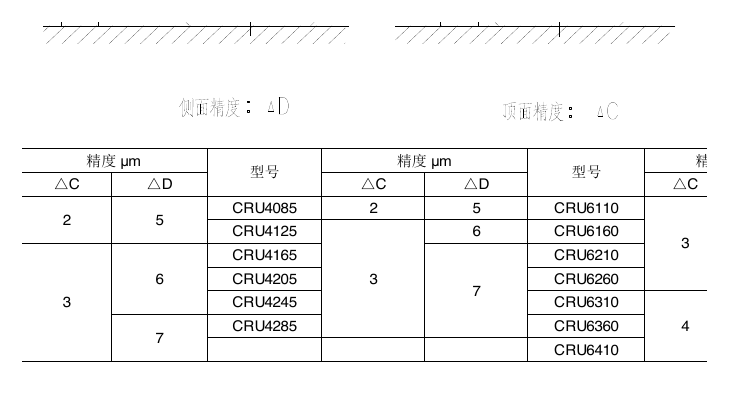

CRU 交叉滚子滑台几何精度示意 — CRU 几何精度示意；最终电动轴性能还取决于驱动、反馈、基准与控制。

HZMotion 直线模组产品组合 — 直线模组已经集成驱动与导向，但速度、负载与精度仍需按具体系列和工况核对。

短行程精密调整

优先判断 CRU 的导向几何、力矩、外部驱动与反馈方案。

较大台面与工艺外力

优先判断 HZM 工作台的基座刚性、导轨跨距、丝杆与防护。

标准化自动化轴

优先判断直线模组的驱动形式、行程、节拍、附件和多轴接口。

04 / 六步选型

先把任务说完整，再让产品型号进入候选

确认交付边界只要精密导向台，还是要包含驱动、支撑、马达接口、限位和防护的完整运动轴。
建立运动曲线有效行程、最大速度、加速度、停留时间、往返频率和每日工作制。
计算载荷与力矩移动质量、重心 X/Y/Z 偏距、工艺力、线缆拖力及加减速惯性力。
拆开精度指标分别定义定位、重复定位、直线度、行走平行度、反向误差和最小增量。
检查基准与环境安装面平面度/平行度、基座刚性、粉尘、切屑、液体、洁净度与维护空间。
回到具体型号同时校验行程、速度、寿命、静力矩、丝杆临界转速、马达转矩、惯量和制动安全。

如果只有“负载多少公斤”这一项，信息仍不足以选型。偏心距离、工艺外力和运动加速度可能让力矩先于额定质量成为限制；安装基座的变形也可能让高精度部件无法实现标称性能。

05 / 常见误区

把不同层级的参数混在一起，最容易得到错误结论

把 CRU 导向精度当成电动轴重复定位

外部驱动、反馈、安装和控制尚未计入。

认为数控工作台越重越好

更大的运动质量会增加电机、制动和节拍压力；没有工艺外力或偏载时可能过度设计。

只用额定载荷选产品

负载重心与三向力矩往往比质量本身更早成为限制。

把四个系列最大值同时使用

最大行程、速度、负载和精度常来自不同型号。

忽略安装基座

安装面直线度、平行度、紧固和基座变形都会进入最终精度。

06 / 快速问答

三类平台选型常见问题

CRU 能不能直接接电机使用？

可以通过外部丝杆、音圈或其他驱动组成电动轴，但驱动接口、反馈、限位、润滑与控制需要单独设计，整机精度不能直接沿用 CRU 导向精度。

数控工作台一定比直线模组精度高吗？

不一定。精度等级、行程、丝杆、反馈、安装基准和负载状态都会影响结果；工作台的主要结构优势是刚性、承载、抗力矩和阻尼余量。

一米以上且速度要求高时先看什么？

通常先筛选同步带直线模组；若同时要求较高定位或推力，可筛选丝杆模组并校核临界转速。存在较大工艺外力或重载台面时，再评估 HZM 工作台或定制结构。

XY 平台应由哪一类产品组成？

HZM 工作台适合较大台面和负载；直线模组组合灵活；CRU 也可叠加，但必须另行校核叠加高度、力矩、正交度、驱动与反馈。
