支撑方式如何影响滚珠丝杠临界转速?从固定-支撑到固定-固定

发布于:2026-08-09 19:10:00

滚珠丝杠临界转速

同一根丝杠,端部支撑不同,允许转速可以相差数倍

高速旋转的滚珠丝杠会像细长转轴一样接近自身弯曲固有频率。一旦转速进入共振区,丝杠中段可能出现明显甩动、噪声和振动。端部是悬空、简支、固定-支撑还是固定-固定,会直接改变系统的临界转速。

支撑距离以平方关系影响允许转速 端部约束通过支撑系数改变临界转速 最终上限还要与 DN 值及轴承转速比较

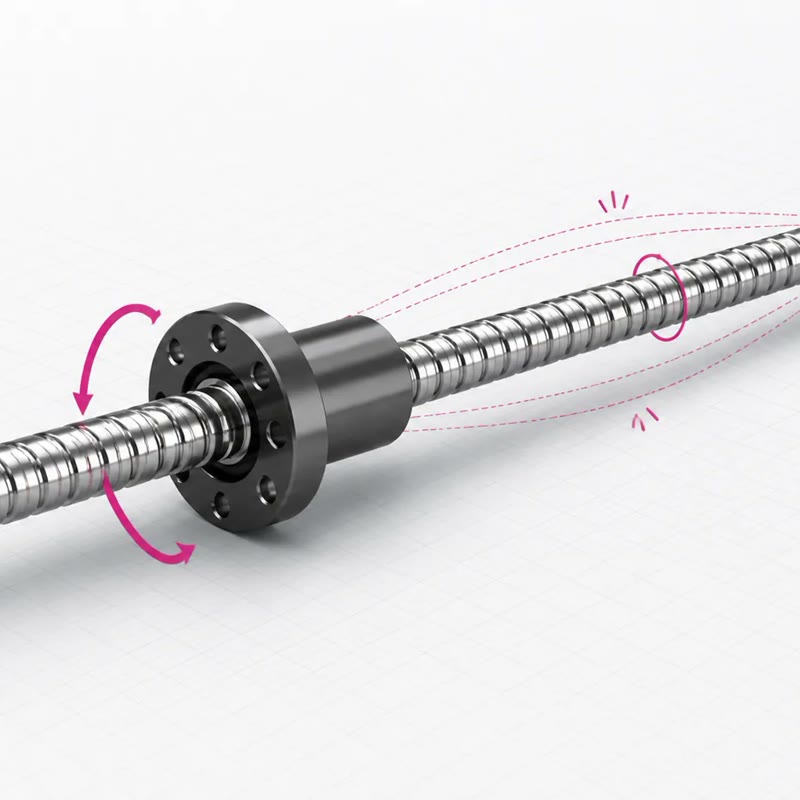

滚珠丝杠与法兰螺母高速旋转及临界转速抖动示意
粉色箭头表示旋转方向,虚线包络表示接近临界转速时可能出现的轴线抖动。

01 / 现象与边界

“丝杠甩动”本质上是旋转轴接近弯曲共振

滚珠丝杠并不是绝对笔直、绝对均匀的刚体。制造误差、装配偏心、联轴器偏差和自身重力都会形成微小激励。转速较低时,丝杠仍可稳定旋转;当激励频率接近轴系弯曲固有频率时,丝杠中段的挠曲会被放大,形成常说的“甩动”或“鞭甩”。

典型表现

振动只在较高转速区明显,降速后减弱;伴随周期性噪声、轴端跳动或定位波动。

潜在后果

轴承额外载荷、螺母循环部受冲击、联轴器磨损、温升增加以及定位精度下降。

先排除

安装不同轴、基座不等高、联轴器偏心、锁紧松动和丝杠永久弯曲也会产生相似症状。

不要混淆:临界转速描述的是整根丝杠轴系的弯曲共振;轴承座技术手册中的“轴承最高转速”描述的是内置轴承本身的能力。两者必须分别核对。

02 / 计算方法

决定临界转速的三个核心量

N₁ = λ₂ × d₁ / Lᵦ² × 10⁷ 常用简化式,单位为 min⁻¹(rpm)
N₁
由临界转速决定的允许转速,单位 min⁻¹。本文使用的 λ₂ 系数已经包含 0.8 安全系数。
d₁
丝杠螺纹小径或根径,单位 mm。不能直接拿公称直径代替,应查具体丝杠规格。
Lᵦ
厂家公式定义的两安装支撑面距离,单位 mm。它不一定等于有效行程,也不一定等于丝杠总长。
λ₂
与端部安装方式有关的系数:固定-自由 3.4、支撑-支撑 9.7、固定-支撑 15.1、固定-固定 21.9。

长度为什么最敏感?

允许转速与 Lᵦ² 成反比。支撑距离增加到原来的 1.5 倍,在其他条件不变时,允许转速约降为原来的 44%。长行程设计中,长度往往比额定负荷更早成为速度瓶颈。

安全系数不要重复计算

本页采用的 3.4、9.7、15.1、21.9 是公开工程资料中与该简化式配套的 λ₂ 系数,计算结果已经体现 0.8 安全系数。如果改用未含安全系数的理论临界转速系数,再另乘 0.8;两种方法不要叠加。

03 / 端部约束

四种支撑方式如何改变允许转速

固定-自由

λ₂ = 3.4

一端建立轴向与径向约束,另一端悬空。结构简单,但对高速和长跨距最不利,通常只适合较短、较低速或特殊悬臂结构。

支撑-支撑

λ₂ = 9.7

两端均提供简支式径向支承,但不建立固定端那样的轴向定位与轴承预紧基准。临界转速高于悬臂结构。

固定-支撑

λ₂ = 15.1

一般设备最常见的方案。固定端建立轴向基准并承受推力,支撑端提供另一端径向支承,同时给热伸长留出结构条件。

固定-固定

λ₂ = 21.9

两端都建立高刚性约束,临界转速最高,也可配合预拉伸管理热伸长;但对两端基准、同轴度、预拉伸量和装配顺序要求更高。

HZMotion BK、EK与FK一般型固定端轴承座
固定端系列包括 EK、BK、FK/FKA、AK、LK 等,负责轴向定位和径向支承。
HZMotion BF、FF与LFA一般型支撑端轴承座
支撑端系列包括 EF、BF、FF、AF、LF/LFA 等,通常与一般型固定端配套。
支撑功能HZMotion 典型系列在轴系中的作用常见组合
一般型固定端EK、BK、FK/FKA、AK、LK轴向定位 + 径向支承与 EF、BF、FF、AF、LF/LFA 配成固定-支撑
一般型支撑端EF、BF、FF、AF、LF/LFA径向支承,结构上配合轴向热伸长安装在一般型固定端的另一侧
重载型固定端SBK、SBK-U、WBK、FBSA、MBK更高轴向承载与支承刚性重载或双端固定方案,需按整机条件核算

04 / 同条件算例

根径 17.5 mm、支撑距离 1100 mm 时的差异

下面仅改变 λ₂,其余条件完全相同。结果直观显示端部约束的影响;具体项目仍应以丝杠厂家给出的根径、安装面距离和 DN 限制为准。

固定-自由492 rpm
支撑-支撑1403 rpm
固定-支撑2184 rpm
固定-固定3167 rpm

读表:同一根丝杠从固定-支撑改为固定-固定,示例允许转速约提高 45%;但从固定-自由到固定-固定的差异超过 6 倍。这个提升只有在两端真正达到公式所假定的约束条件时才成立。

同样的线速度,增大导程可以降低丝杠转速

n = 60 × v / Pv:线速度 mm/s;P:导程 mm;n:rpm
示例
目标速度 500 mm/s,导程 10 mm 时需要 3000 rpm;导程 20 mm 时只需要 1500 rpm。
代价
增大导程会改变传动分辨率、驱动扭矩、反驱特性和可选螺母型号,不能只为降转速单项更换。
顺序
先由速度和导程得到工作转速,再与临界转速、DN 值、轴承和电机限制逐项比较。

05 / 设计与排查

工作转速应同时通过四道上限

检查项目它限制什么需要的输入常见误区
丝杠临界转速 N₁长轴弯曲共振与甩动根径、支撑距离、端部方式用公称直径或有效行程直接代替
滚珠丝杠 DN 限制 N₂螺母循环系统在高速下的能力滚珠中心径、螺母结构、厂家 DN 值只算临界转速就认为可以运行
支撑轴承允许转速固定端和支撑端内置轴承的转速能力轴承型号、配组、润滑和预紧把轴承最高转速当作整机临界转速
驱动与整机限制电机、联轴器、控制、温升与防护工作循环、加减速、装配精度、环境仅按短时空载最高转速设计

临界转速不足时,按这个顺序评估

  1. 重新确认实际长度使用公式定义的支撑安装面距离,不要把行程、总长或图纸上的任意长度混用。
  2. 降低工作转速调整速度目标、加减速曲线或传动比,避开共振区及其附近的持续运行。
  3. 增大丝杠根径更粗的丝杠具有更高弯曲刚性,但同时增加转动惯量、成本和端部空间。
  4. 优化端部支撑从固定-自由或支撑-支撑升级到固定-支撑;确有需要时评估固定-固定及重载固定端。
  5. 缩短无支撑跨距长度以平方关系进入公式。超长行程可评估中间随动支撑、旋转螺母或其他系统方案。
  6. 复核安装质量检查两端中心高、同轴度、基座刚性、联轴器偏心、轴端跳动、锁紧和预拉伸状态。
固定-固定不等于简单装两个固定端

只有两端安装基准、轴承配置和预拉伸真正满足设计条件,才能获得对应的支撑系数。

高速振动不一定都是临界转速

若振动在低速也存在,或与丝杠位置强相关,应优先检查弯曲、偏心、同轴度、基座和螺母安装。

固定端轴承越紧不代表越稳定

过度锁紧或错误预紧可能增加摩擦与温升,破坏出厂调整状态,并降低轴承寿命。

工作点不要长期贴着上限

实际系统存在加工、安装、润滑和温度偏差,应保留工程裕量,并避开共振附近的连续运行。

最长距离通常控制结果

多支点、移动螺母或双端固定结构需要按厂家定义的各受约束区段核算,并采用更不利的结果。

06 / 快速问答

滚珠丝杠临界转速常见问题

固定-支撑一定比支撑-支撑好吗?

从临界转速和轴向定位功能看通常更有利,也是一般设备的常见方案;但最终仍要比较负荷、热伸长、安装空间、成本和装配精度。

能直接用丝杠公称直径计算吗?

不建议。公式中的 d₁ 是螺纹小径或根径,通常小于公称直径。使用公称直径会高估允许转速。

轴承手册写着能到 6000 rpm,丝杠就能跑 6000 rpm 吗?

不能。6000 rpm 可能只是内置轴承上限;整机还要同时满足丝杠临界转速、滚珠丝杠 DN 限制、电机、联轴器和装配条件,最终取最小值。

固定-固定为什么还要考虑温升?

两端轴向约束提高了刚性,也让热伸长更敏感。预拉伸、基座热特性和轴承配置不匹配时,温升会转化为额外轴向载荷。
